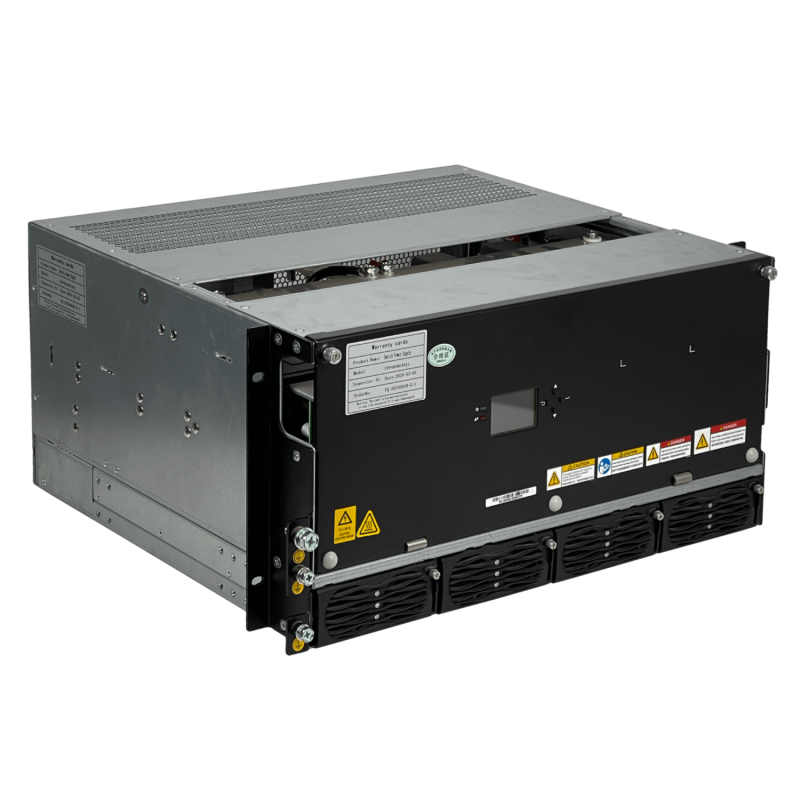

Fuente de Alimentacion Conmutada out-53V Max-200A Trifasica YQ48200A

El YQ48200A es una fuente de poder conmutada que convierte corriente alterna (CA) en salida estable de 48 V de corriente continua (DC). Incluye cuatro módulos rectificadores de 48 V/50 A, con una corriente máxima de 200 A. Funciona como una UPS sin baterías, permitiendo cargar baterías externas si se requiere.

Especificaciones Técnicas

Dimensiones del Producto:

•

• Tamaño: 482.6 mm (Ancho) x 360 mm (Profundidad) x 220.7 mm (Alto)

• Peso: ≤ 20 kg (sin incluir módulo rectificador)


Sistema de Enfriamiento:

•

• Método de Enfriamiento: Disipación natural de calor


Instalación y Mantenimiento:

•

• Forma de Instalación: Instalación en bastidor de 19 pulgadas o en gabinete empotrado

• Dirección de Cableado: Entrada por la parte inferior, salida por la parte superior

• Modo de Mantenimiento: Mantenimiento desde el frente


Protección y Clasificación:

•

• Grado de Protección: IP20

• Protección contra Sobretensiones: Tipo C, In=20kA/IMax 40kA, 8/20 μs

• Disyuntor de Entrada: 1*63A/4P MCB

• Disyuntor de Entrada para Circuitos de Corriente Continua: 1*16A/2P N terminales


Parámetros del Sistema:

•

• Voltaje de Entrada AC: 220/380Vac (monofásico/trifásico, opcional)

• Frecuencia de Entrada: 45-66Hz, frecuencia nominal: 50/60Hz

• Voltaje de Salida DC: 42-58Vdc, voltaje nominal: 53.5Vdc

• Potencia Nominal: 12kW


Protección y Disyuntores:

•

• Disyuntores de Entrada de Corriente Alterna:

  •

  • 1*63A/4P MCB




• Disyuntores de Salida de Corriente Alterna:

  •

  • 1*16A/2P N terminal



• Disyuntor de Salida Batería:

  •

  • 2*125A/1P




• Desconexión de Carga y Batería:

  •

  • Desconexión por sobrecarga de carga (LLVD): 1*100A/1P, 1*63A/1P, 3*32A/1P MCB

  • Desconexión por bajo voltaje de batería (BLVD): 1*100A/1P, 2*32A/1P, 1*16A/1P MCB





Salidas y Conexión de Corriente Alterna:

•

• Voltaje de Salida AC: 220VAC-330VAC

• Capacidad Máxima de Salida: 16A


Módulos y Componentes:

•

• Módulo Rectificador:

  •

  • Tipo: MU4801

  • Potencia Nominal: 3000W (176-300Vac)

  • Voltaje de Salida DC: 48V/50A




• Módulo de Monitoreo:

  •

  • Puertos de Comunicación: RS232, RS485





Condiciones Ambientales:

•

• Temperatura de Operación: 40°C ~ 65°C

• Temperatura de Almacenamiento: -40°C ~ 70°C

• Humedad Relativa: 5% ~ 95% (sin condensación)
